1.概述
1.1XBD-ISG系列泵是立式單級、單吸離心式消防泵，主要用于工業和城市消防給水。
1.2該產品具有使用性強、性能參數范圍廣的特點；安裝方便，振動小、噪音低。其顯著特點是密封可靠、效率高、使用壽命長、節約資金。本系列泵最高工作壓力1.6MPa，泵體靜壓試驗為2.4MPa,如果泵系統壓力超過1.6MPa，請?jiān)谟嗀洉r(shí)說明。

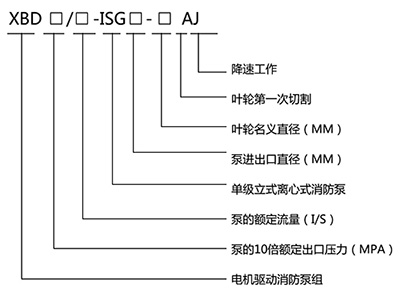

1.3泵型號意義

1.4泵的旋轉方向。從電機端往下看，泵為順時針旋轉。
2.結構說明
XBD-ISG型泵為立式結構，其進、出水口位于同一水平線上。
2.1選用Y系列電動機，與泵彈性聯接傳遞動力。
2.2泵軸：選用不銹鋼材料和低噪音滾動軸承：增強了軸的使用壽命，降低噪音。
2.3泵蓋：精心設計。同一泵蓋既可裝機械密封，又可裝填料密封。
2.4機械密封：采用博格曼機封。高壓機械密封運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境整潔。
2.5測壓孔：安裝壓力表或真空壓力表。
2.6泵體：壓出室和吸水渦室采用優秀水力模型制成，既美觀又高效，設有安裝地腳，便于安裝和運行平穩。
2.7放水孔：泵不用時供放水用。
2.8放氣閥：注引水時，排凈泵內空氣，保證泵的正常啟動。
2.9葉輪：材料為不銹鋼。采用IS型泵葉輪的水力模型，具有效率高，性能曲線無駝峰等特點。
2.10聯軸器：泵軸與電機之間采用彈性聯軸器，可自動補償泵與電機之間的不同軸度，大大提高了泵的使用壽命。

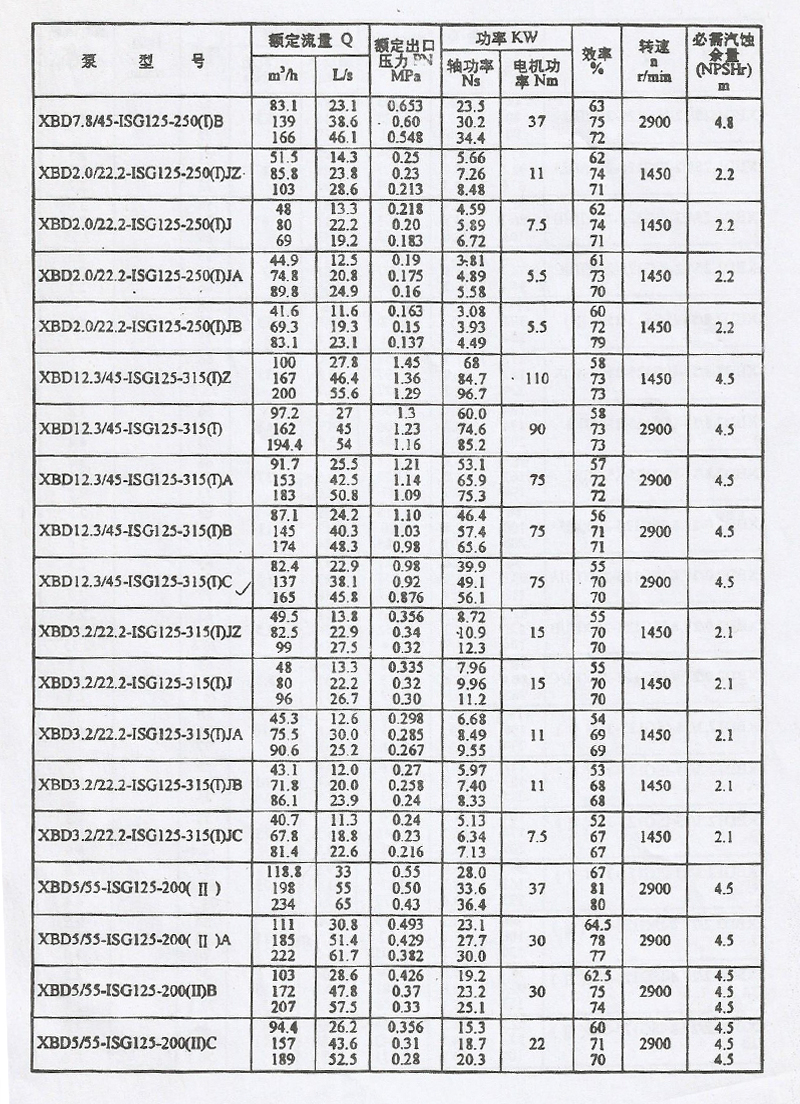

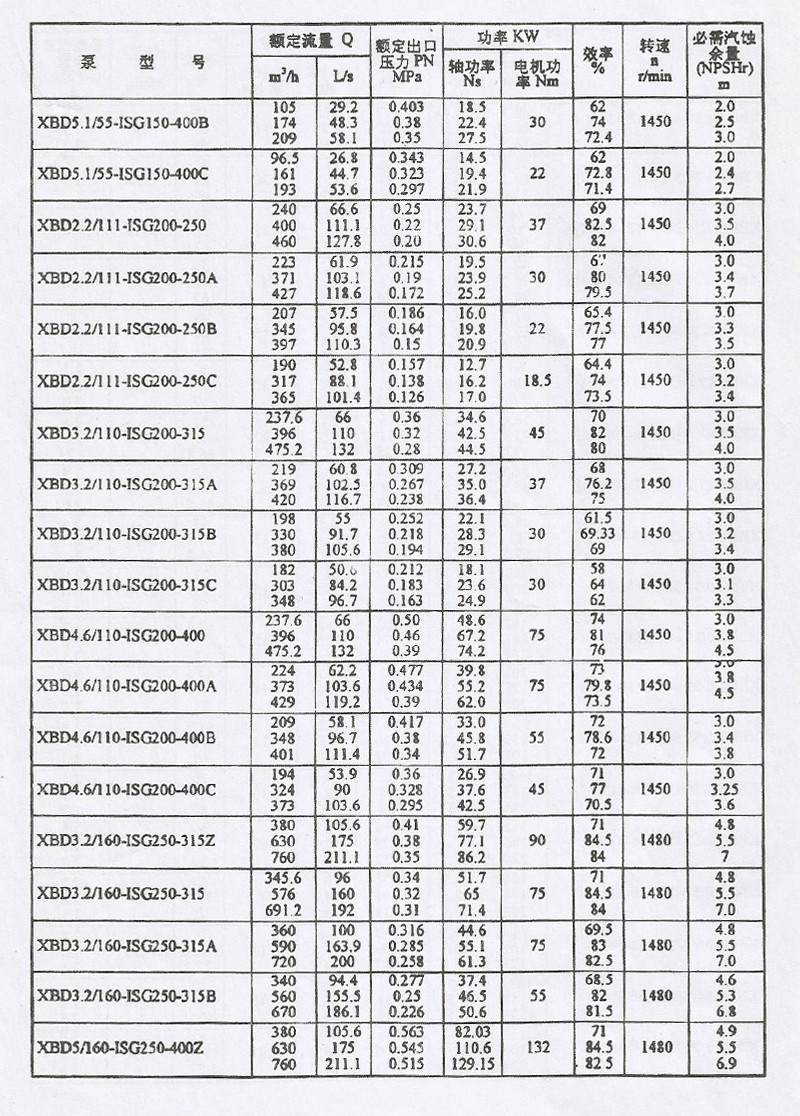

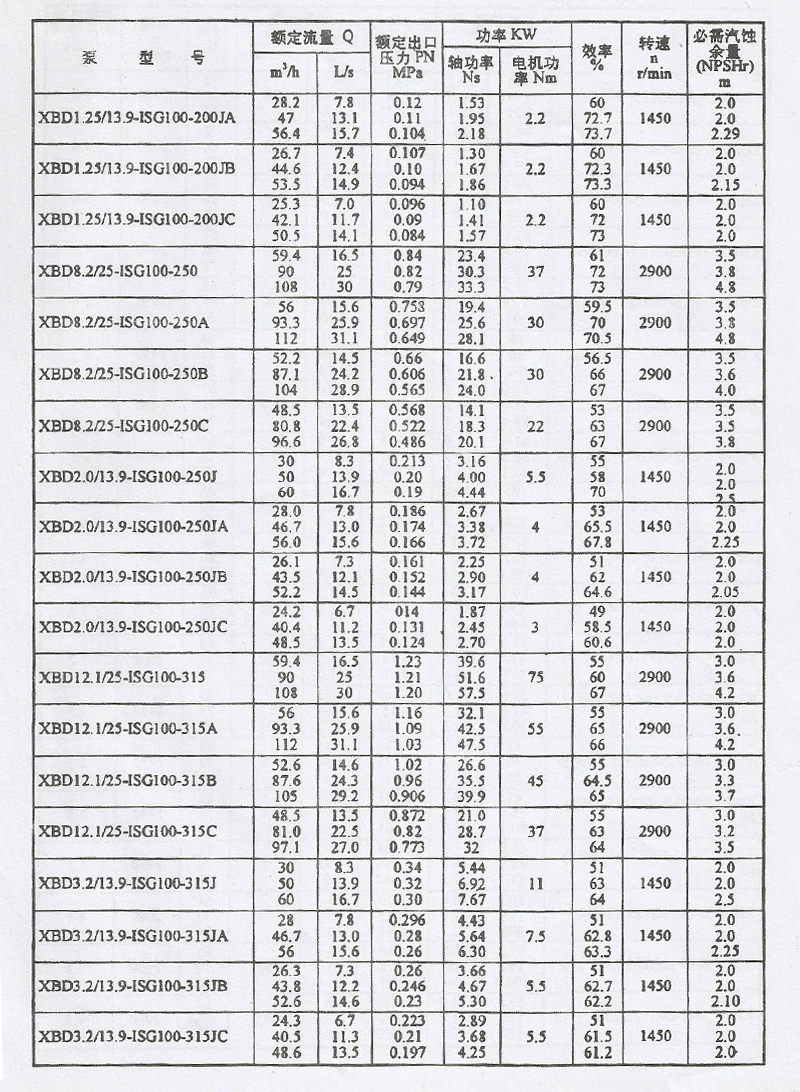

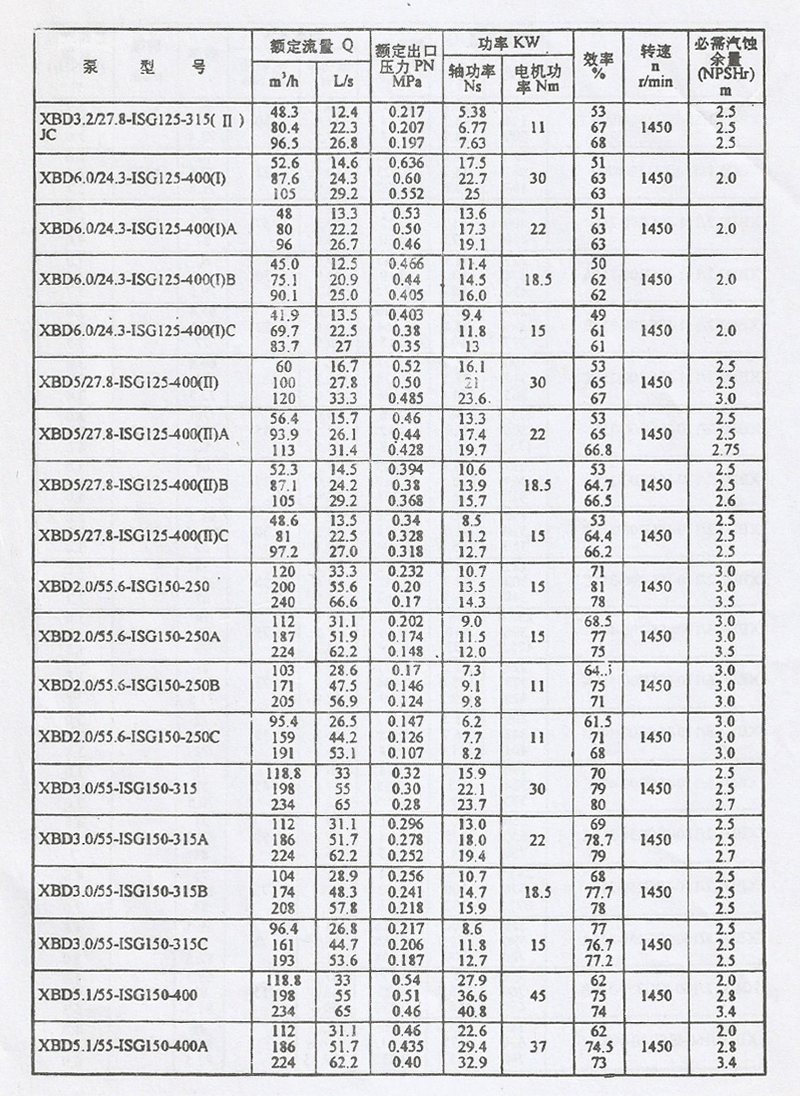

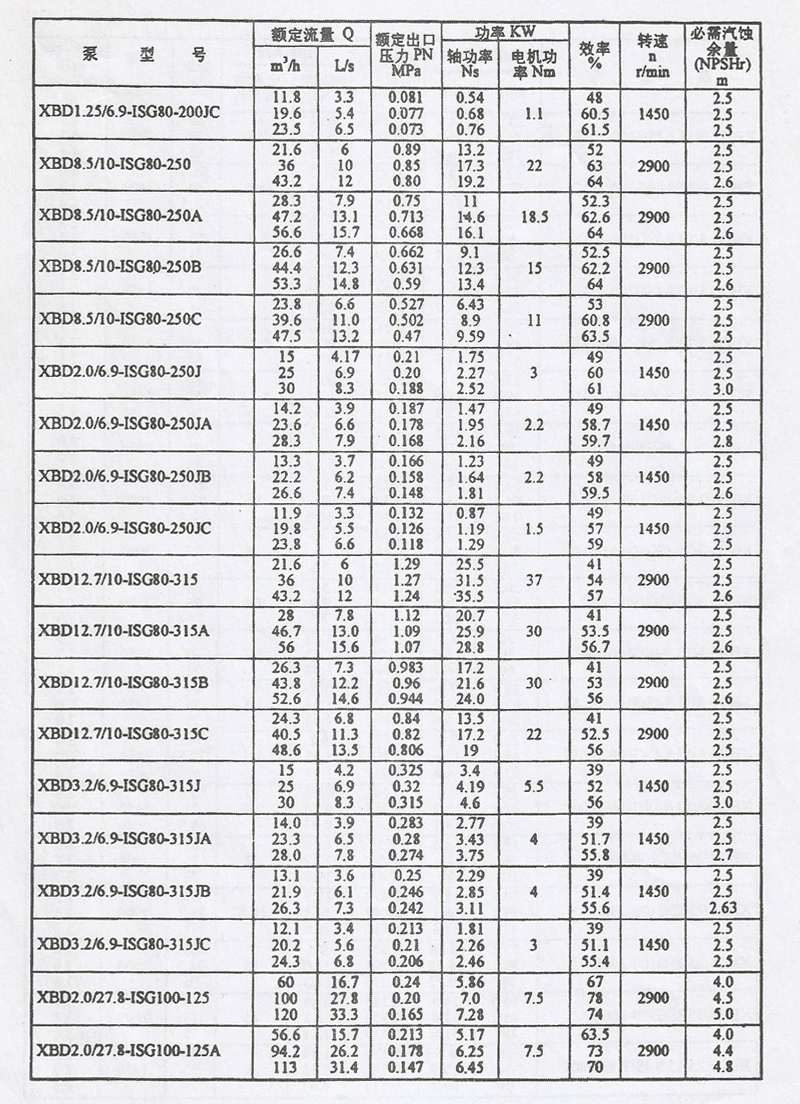

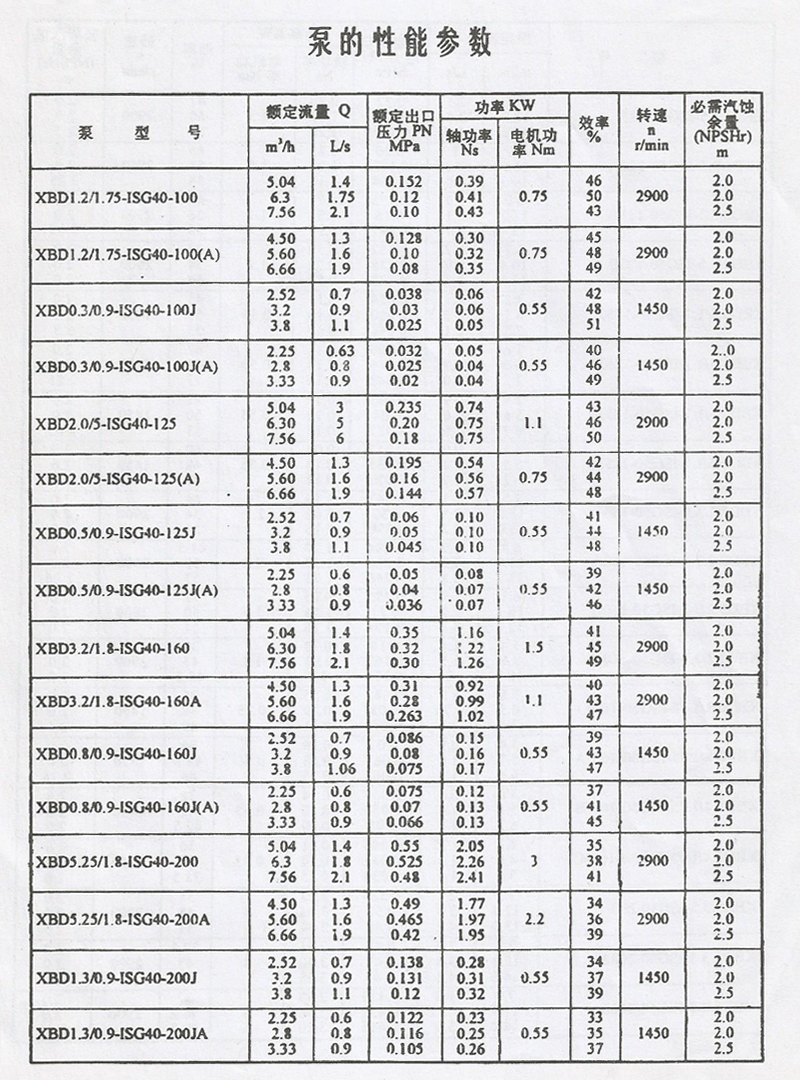

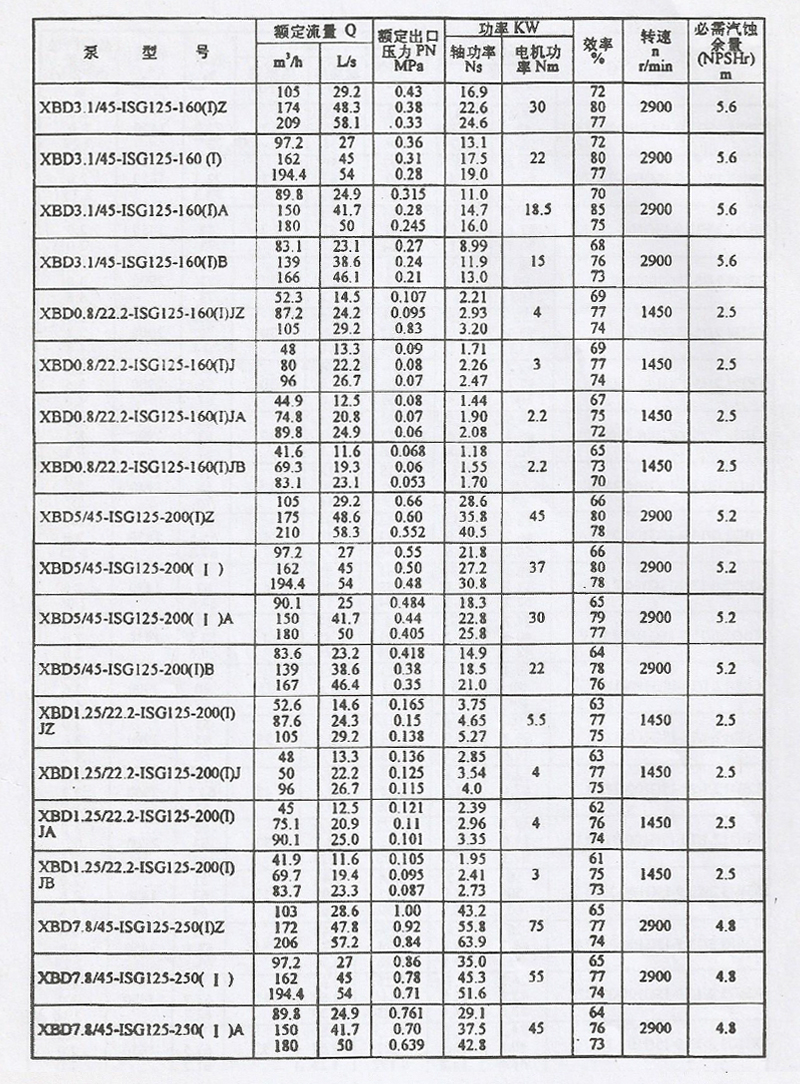

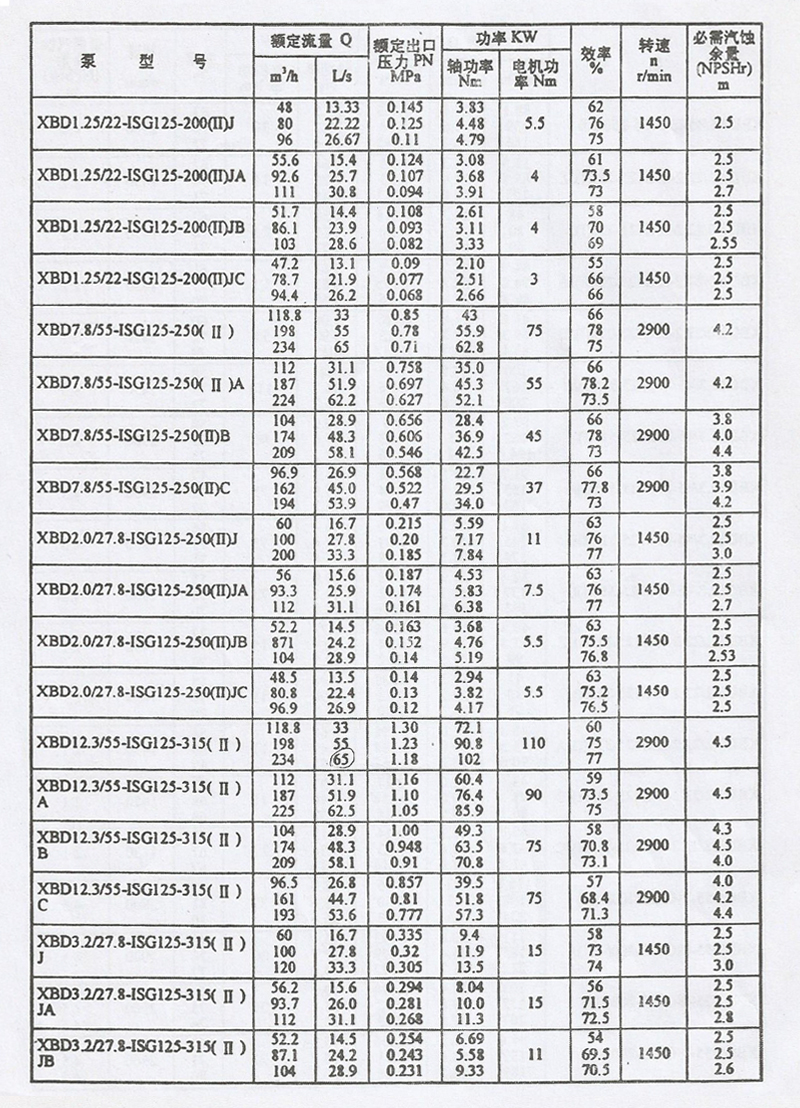

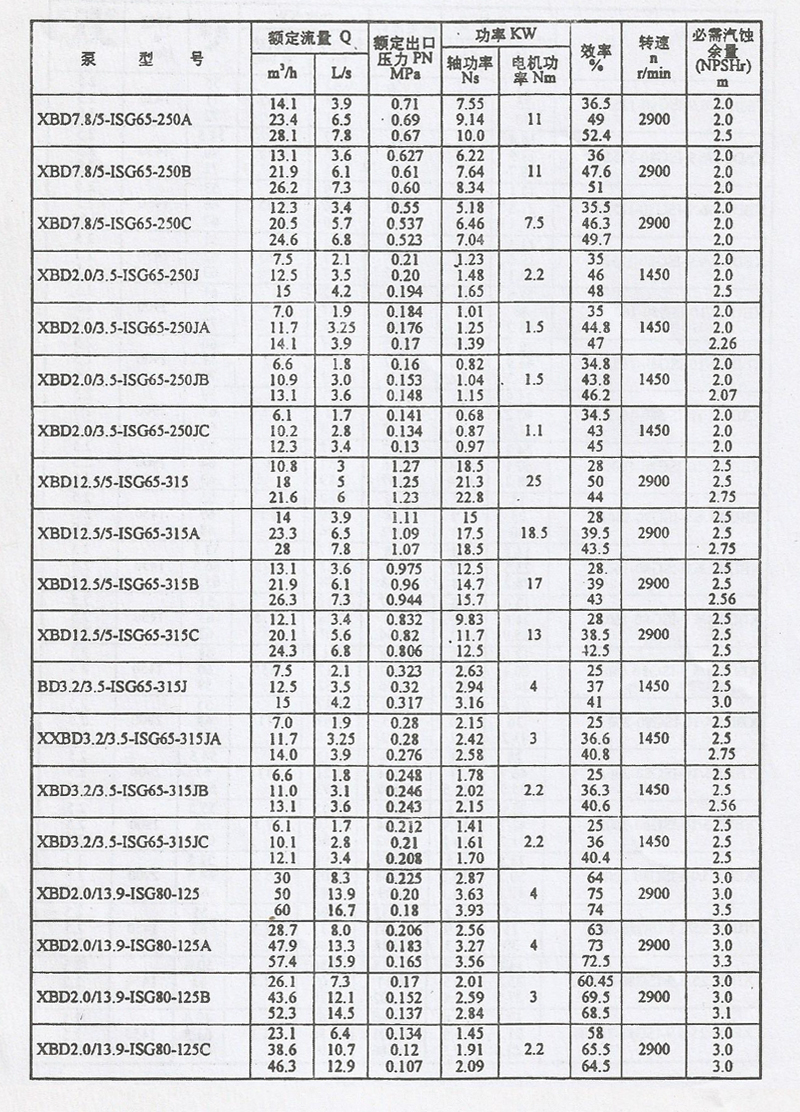

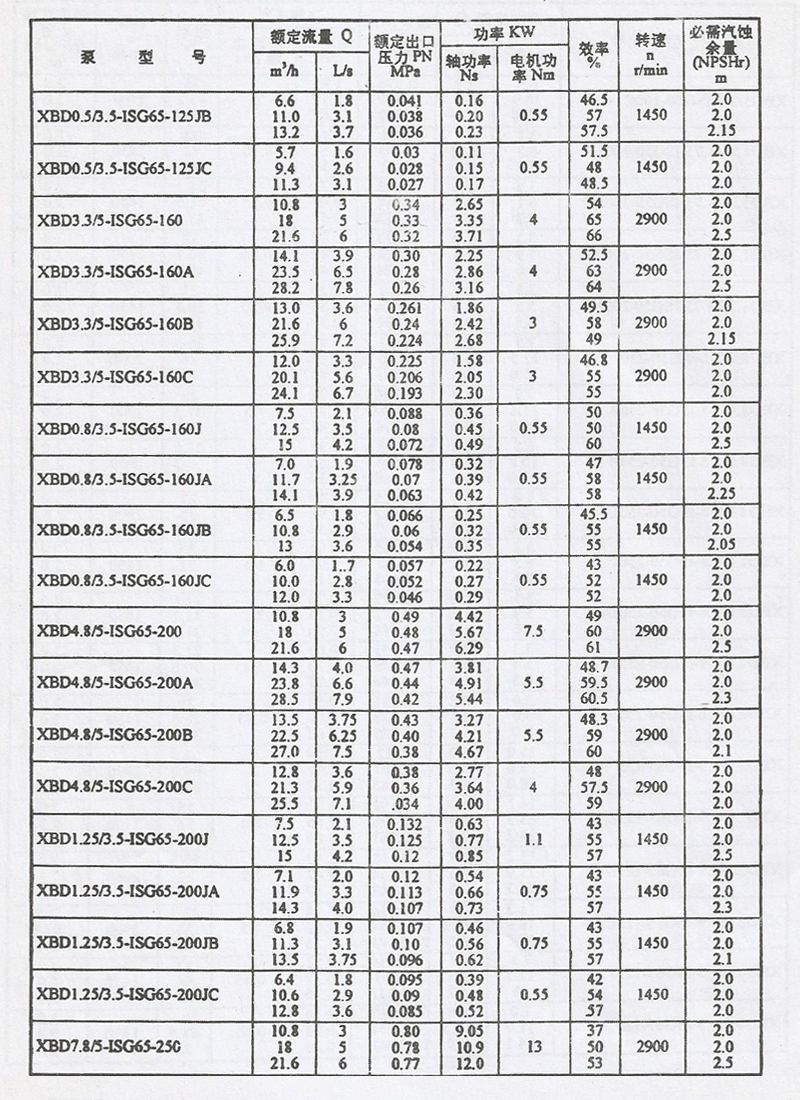

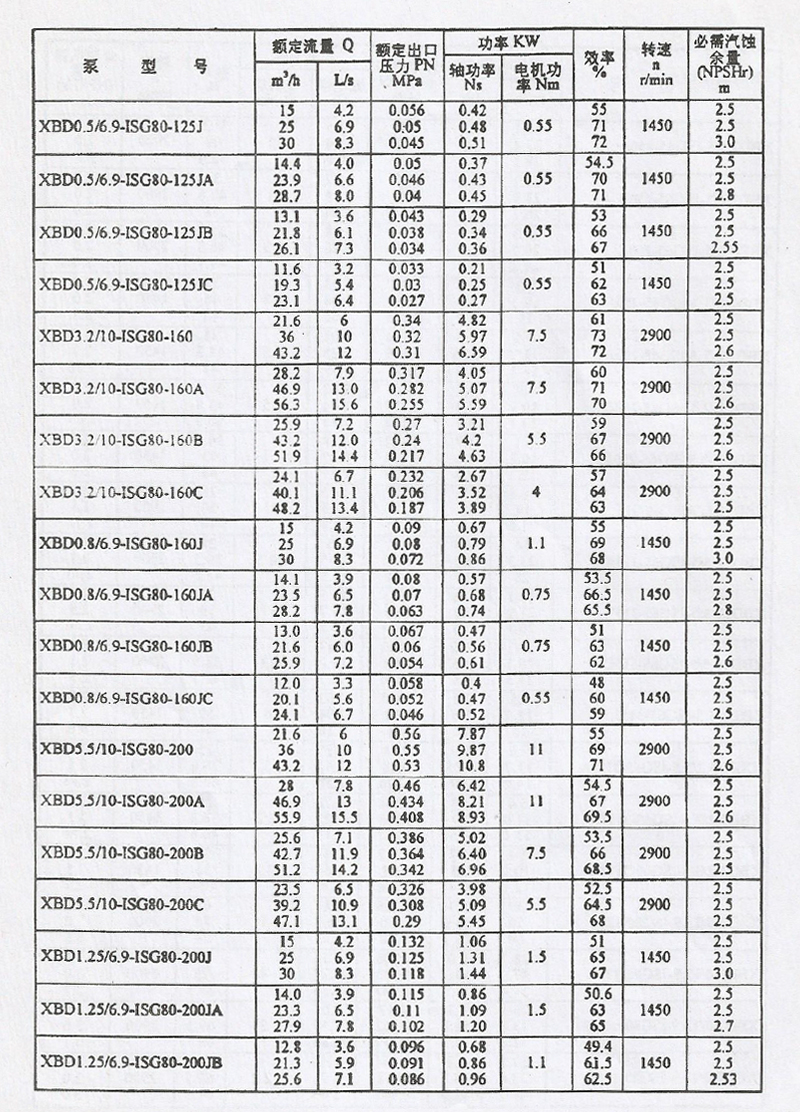

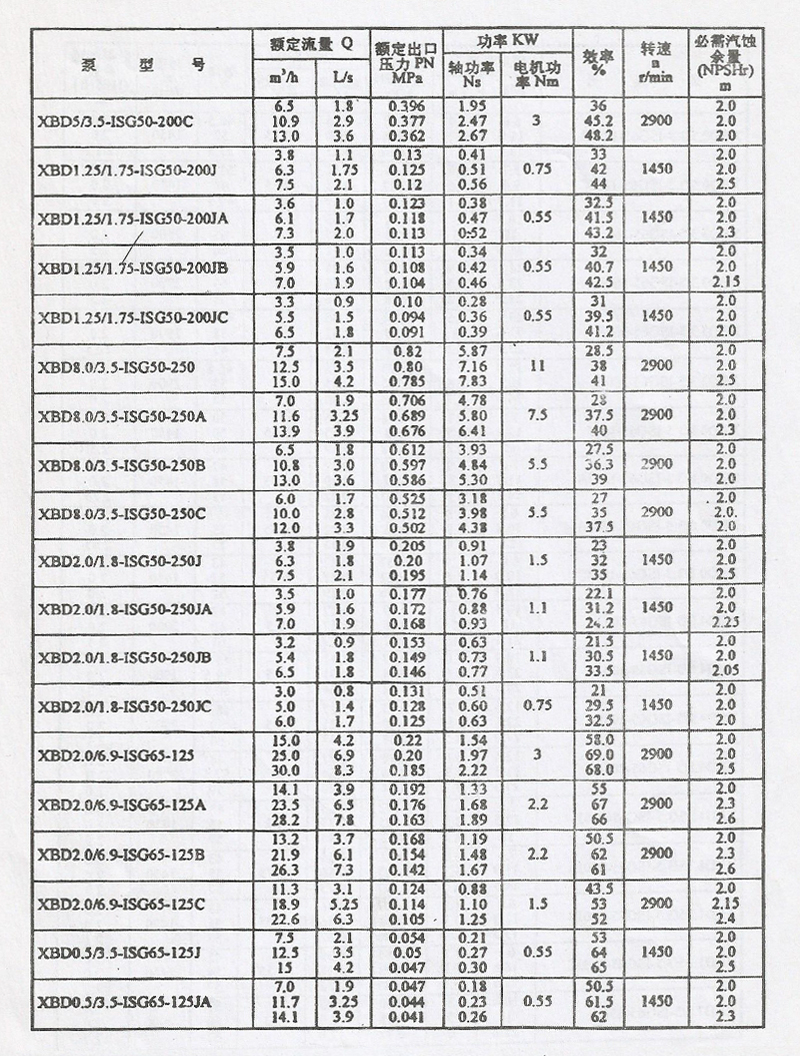

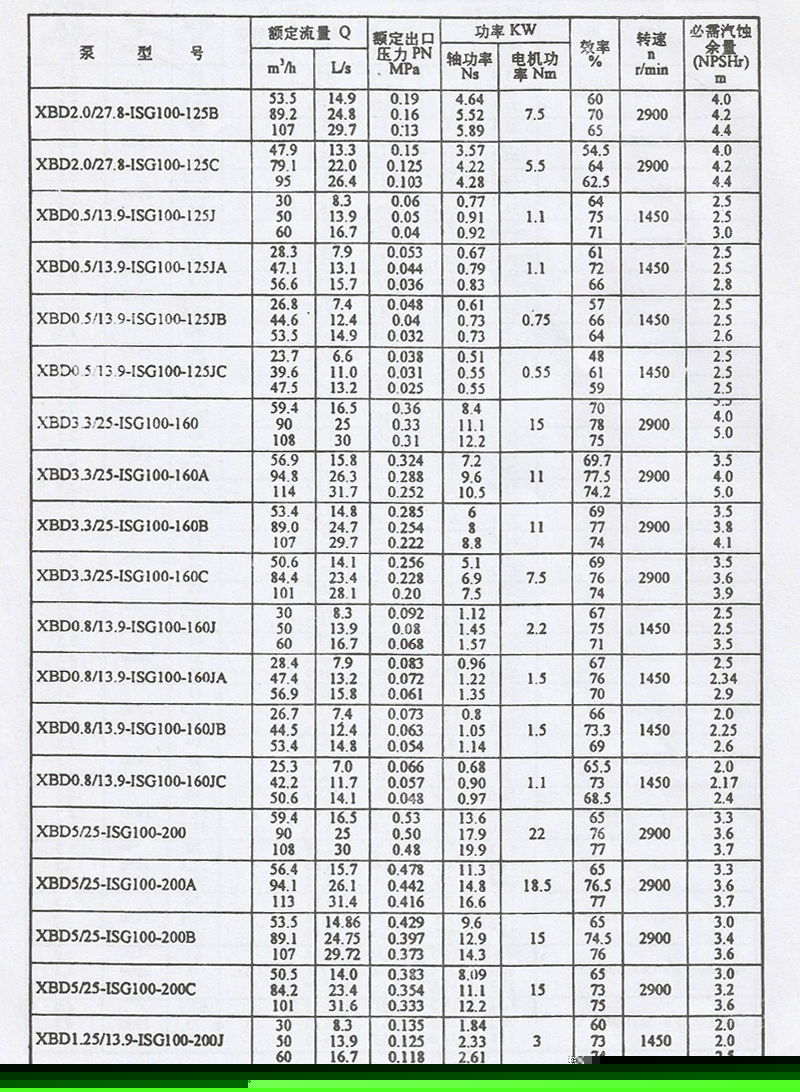

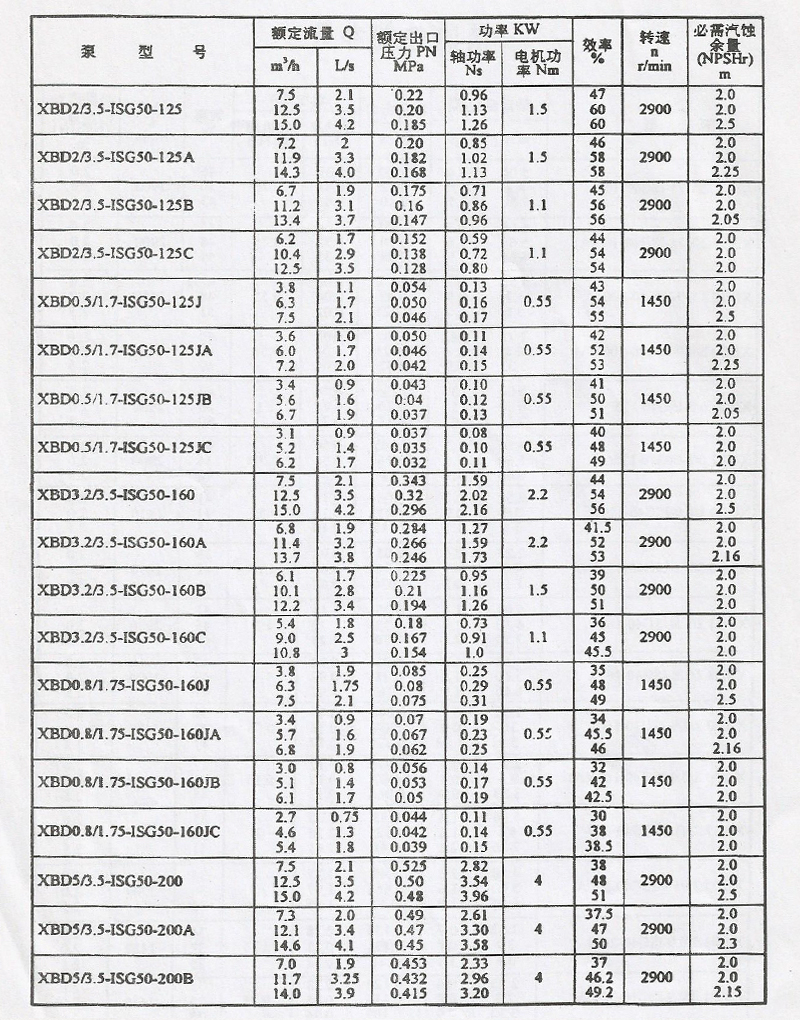

3.泵的性能參數（見表)


4.安裝與調整
4.1安裝前應仔細檢查流道內有無雜物，以免運行時損壞葉輪和泵體。
4.2安裝時管路重量不允許加在泵上，以免使泵變形，影響正常工作。
4.3擰緊地腳螺栓，以免起動時振動對泵性能影響。
6.起動與停車
6.1起動前的準備
a.用手撥轉泵聯軸器，葉輪應無卡磨現象，轉動靈活。
b.打開進口閥門、排氣閥門，使液體充滿整個泵腔，然后關閉排氣閥。
c.用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。
d.點動電機，確定轉向是否正確。
6.2起動與運行
a.全開進口閥門，關閉吐出管路閥門。
b.接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
c.注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏量為40-
50滴/分鐘，檢查電機、軸承溫升不大于80℃，如果發現異常情況，應及時處理。
6.3停車
a.逐漸關閉吐出管路閥門，切斷電源。
b.關閉進口閥門。
7.泵的維護
7.1進口管道必需充滿液體，以免發生汽蝕。禁止泵在汽蝕狀態下長期運行。
7.2定時檢查電機電流值，不得超過電機額定電流。
8. 故障原因及排除
